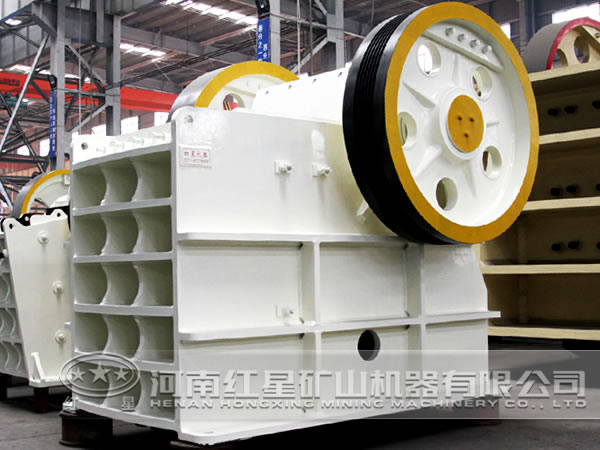

顎式破碎機外置擺桿支承方式是紅星機器針對傳統的“肘板支承、輔以彈簧拉緊”的支承方式提出的一種新型支承方式，下面我們就來討論一下新的支承方式和傳統的支承方式相比究竟有哪些優勢？

顎式破碎機的工作部分是兩塊顎板，一是固定顎板，垂直（或上端略外傾）固定在機體前壁上，另一是活動顎板，位置傾斜，與固定顎板形成上大下小的破碎腔?；顒?dòng)顎板對著固定顎板做周期性的往復運動，時而分開，時而靠近。分開時，物料進入破碎腔，成品從下部卸出；靠近時，使裝在兩塊顎板之間的物料受到擠壓，彎折和劈裂作用而破碎。

顎式破碎機外置擺桿支承，是以擺桿替代肘板，并通過在動顎兩側增設掛軸，使擺桿置于機架之外。動顎掛軸一端插裝在動鄂掛軸孔內，并以內六角螺釘鎖緊，另一端則穿過機架上的安裝孔，支承在擺桿上的滑動軸承內。

一、外置擺桿支撐使原有肘板與肘板座之間半開單向接觸的回轉副，轉變?yōu)榉忾]的回轉副，避免了破碎粉塵的入侵，潤滑靈活可靠。

二、擺桿本身就具有限位作用，自身就能克服傾翻力矩及動鄂所產生的慣性力，因此，不需要用彈簧拉緊裝置進行限位。

三、動顎掛軸可安裝在動鄂邊板上的任何位置，這對根據物料性質合理選擇動鄂的運動軌跡創造了良好的條件。

四、紅星機器采用的外置動顎支承方式有效避免了粉塵直接侵入，避免了磨粒磨損，讓潤滑方式的選取更為靈活。

從以上幾點我們不難看出，紅星顎式破碎機采用外置擺桿支承方式之后，形成了一種封閉的回轉副，這樣既避免了粉塵的直接入侵和磨粒的磨損，同時也使?jié)櫥绞礁屿`活可靠，間接地也降低了設備故障率，從而提高用戶生產效益。
